工業720 電気回路1


 工業720 電気回路1 試し読みはこちら
監修 堀田栄喜、藤田英明、川嶋繁勝
編修 小川義雄、加藤誠一、粉川昌巳、小林重春、佐々木博、佐藤健氏、庄司忠信、並木正則、山田公一
仕様 B5判 262頁
ISBN 978-4-407-20448-3
発行日 2022年02月25日発行

電気の基礎から応用まで、丁寧な解説により理解を深められる詳細版のカラー教科書

全ページフルカラー

理解の助けとなるよう、電流・電圧、電界・磁界など、全巻を通じてイメージカラーを統一しました。また、抵抗の合成(1巻p.33)や、RLCの各回路のまとめの表(1巻p.226)、三相交流(2巻p.52 〜)など、注目させたい場所に色をつけて、わかりやすくなるよう工夫をしました。写真も多数掲載して、資料性を高めました。

主体的・対話的で深い学びに対応

『電気回路』の学習の導入となる1章や、各節の始めに導入文、内容に関連した「話題」を入れ、興味をもって学べるように工夫しました。また、「かんがえてみよう」・「やってみよう」などを随所に設けるなど、より深い学びへの工夫をしました。

豊富な問題と節末のまとめ

例題や問を豊富に掲載し、各節末には「まとめ」を入れることで、学習の定着をはかれるようにしました。学習の理解度を確かめるための「節末問題」・「章末問題A」のほか、電気工事士や電験三種に配慮した「章末問題B」を用意しました。巻末解答の「章末問題」には、解答のほかに解説も掲載しました。





指導資料
電気回路1・2 指導資料 全点セット 教授用指導書、指導者用デジタルコンテンツ、NHK新版電気実験・観察室DVD、電気回路1・2シミュレーションブック 43,450円(税込)
電気回路1・2 指導資料+NHK新版電気実験・観察室セット 教授用指導書、指導者用デジタルコンテンツ、NHK新版電気実験・観察室DVD 26,950円(税込)
電気回路1・2 指導資料+電気回路1・2シミュレーションブック 教授用指導書、指導者用デジタルコンテンツ、電気回路1・2シミュレーションブック 21,450円(税込)
電気回路1・2 指導資料 教授用指導書、指導者用デジタルコンテンツ 4,950円(税込)
NHK新版電気実験・観察室 NHKの番組映像から、授業では取り組みにくい電気の実験や、アニメーション動画を使った解説映像を収録。 22,000円(税込)

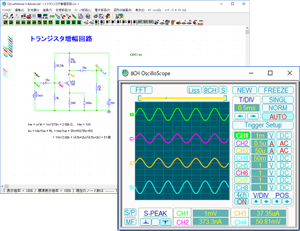

電気回路1・2 シミュレーションブック 教科書「720電気回路1」「721電気回路2」で扱っている回路をパソコン上でシミュレートできるソフトです。 16,500円(税込)



第1章 電気回路の要素

1 電気回路の電流と電圧
 1 電気回路の電流
 2 電気回路の構成
 3 電気回路の電圧
 4 電気回路の測定
2 抵抗器・コンデンサ・コイル
 1 抵抗器
 2 コンデンサ
 3 コイル



第2章 直流回路

1 直流回路
 1 オームの法則
 2 抵抗の直列接続
 3 抵抗の並列接続
 4 抵抗の直並列接続
 5 電流・電圧・抵抗の測定
 6 電池の接続
 7 キルヒホッフの法則
2 電力と熱
 1 電流の発熱作用
 2 電力と電力量
 3 温度上昇と許容電流
 4 電気回路の安全
 5 熱と電気
3 電気抵抗
 1 抵抗率と導電率
 2 抵抗温度係数
 3 抵抗器
4 電流の化学作用と電池
 1 電流の化学作用
 2 電池



第3章 静電気

1 電荷と電界
 1 静電現象
 2 電界と電界の強さ
 3 電位と静電容量
2 コンデンサ
 1 コンデンサの構造と静電容量
 2 コンデンサの接続
 3 誘電体内のエネルギー
3 絶縁破壊と放電現象
 1 絶縁破壊
 2 気体中の放電



第4章 磁気

1 電流と磁界
 1 磁石と磁気
 2 電流による磁界
 3 磁界の強さ
2 磁界中の電流に働く力
 1 電磁力
 2 方形コイルに働くトルク
 3 平行な直線状導体間に働く力
3 磁性体と磁気回路
 1 環状鉄心の磁気回路
 2 磁化曲線
4 電磁誘導と電磁エネルギー
 1 電磁誘導
 2 インダクタンス
 3 電磁エネルギー



第5章 交流回路

1 交流の発生と表し方
 1 正弦波交流
 2 角周波数
 3 交流の表し方
2 交流回路の電流・電圧
 1 位相差とベクトル
 2 R,L,C 単独の回路
 3 直列回路
 4 並列回路
3 交流回路の電力
 1 交流の電力と力率
 2 皮相電力,有効電力,無効電力



付録
解答解説編
索引





  • ルーブリック評価表の例   Update:2022-03-31

    「工業720 電気回路1」ルーブリック評価表の例

  • 年間学習指導計画案・評価の観点   Update:2022-03-31

    (工業720・721)電気回路1・2 年間学習指導計画案・評価の観点
