平成16年度は，3回路の配線図が出題されました。
(1)回路ａは，シーリング（天井直付）の点滅回路，引掛シーリングローゼットの点滅回路，コンセント回路で構成されています。
(2)回路ｂは，埋込照明器具の点滅回路，防雨形白熱灯点滅回路，防雨形コンセント回路で構成されています。メタルラス壁貫通箇所の必要材料はしっかり把握しておきましょう。
(3)回路ｃは，引掛シーリングローゼットの点滅回路，引掛シーリングローゼットの3路点滅回路，コンセント回路，プルスイッチ付蛍光灯照明器具の回路で構成されています。ねじなし電線管工事に必要な材料はしっかり把握しておきましょう。
【図記号から選別できる材料】
| ①い |
IV1.6 |
②お |
VVF2.0(2心) |
| ③こ |
ねじなし電線管(19mm) |
④し |
埋込連用形スイッチ5個 |
| ⑤す |
埋込連用形3路スイッチ2個 |
⑥て |
アウトレットボックス |
| ⑦と |
VVF用ジョイントボックス3個 |
⑧ま |
引掛シーリングローゼット(丸形) |
| ⑨も |
防雨形コンセント |
⑩や |
埋込連用形コンセント |
| ⑪る |
蛍光灯照明器具(プルスイッチ付) |
⑫れ |
埋込形照明器具 |
【図記号から読み取れない材料】
| ①あ |
バインド線(0.9mm) |
②え |
VVF1.6(2心) |
| ③か |
VVF1.6(3心) |
④さ |
防護管 |
| ⑤ち |
プレート(1口用)3個 |
⑥つ |
プレート(2口用) |
| ⑦な |
差込形コネクタ(2本用) |
⑧に |
差込形コネクタ(3本用) |
| ⑨ぬ |
差込形コネクタ(4本用)2個 |
⑩ね |
リングスリーブ(小) |
| ⑪の |
リングスリーブ(中) |
⑫は |
ロックナット(19mm) |
| ⑬へ |
ねじなしボックスコネクタ2個 |
⑭む |
埋込形スイッチボックス |
【工具の選別】
●金属管工事
●合成樹脂管工事
●ケーブル工事

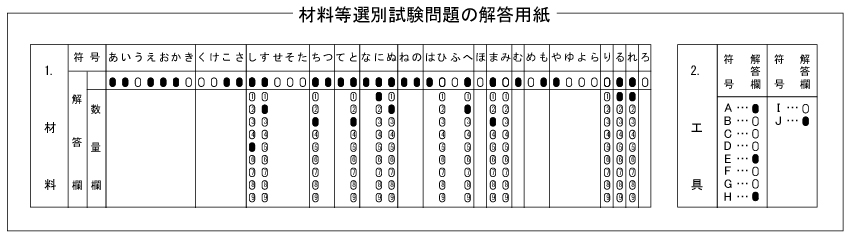

■解答■
