これまでの試験では，午前と午後2回試験が実施されていましたが，平成15年の試験から1回の実施になりました。
平成14年度は，2回路の配線図が出題されましたが，平成15年度は4回路に増えました。回路の読解に要する時間が増えますので，配線図に慣れておくことが求められます。
(1)回路ａは，引掛シーリングローゼットの点滅回路が3箇所とコンセント回路で構成されています。
(2)回路ｂは，引掛シーリングローゼットの点滅回路と浴室の照明器具の点滅回路で構成されています。
(3)回路ｃは，埋込照明器具の点滅回路，引掛シーリングローゼットの点滅回路，防雨形白熱灯点滅回路で構成されています。メタルラス壁貫通箇所の必要材料はしっかり把握しておきましょう。
(4)回路ｄは，引掛シーリングローゼット2箇所同時の3路点滅回路とコンセント回路で構成されています。
【図記号から選別できる材料】
| ①い |
IV1.6 |
②え |
VVF1.6(2心) |
| ③お |
VVF2.0(2心) |
④か |
VVF1.6(3心) |
| ⑤く |
配線用遮断器20A 4個 |
⑥こ |
過負荷保護付漏電遮断器30A用 |
| ⑦し |
ねじなし電線管(25mm) |
⑧つ |
調光器 |
| ⑨て |
埋込連用形タンブラスイッチ7個
|
⑩と |
埋込連用形3路スイッチ2個 |
| ⑪ぬ |
アウトレットボックス4個 |
⑫の |
VVF用ジョイントボックス2個 |
| ⑬み |
埋込連用形コンセント4個 |
⑭り |
引掛シーリングローゼット |
| ⑮れ |
埋込照明器具1個 |
⑯わ |
防湿形壁付照明器具 |
【図記号から読み取れない材料】
| ①あ |
0.9mmビニル被覆線 |
②す |
防護管(合成樹脂管) |
| ③せ |
リングスリーブ(小) |
④そ |
リングスリーブ(中) 1個 |
| ⑤た |
差込形コネクタ(4本用) |
⑥は |
プレート(1口用) |
| ⑦ふ |
プレート(3口用) |
⑧へ |
連用取付枠 |
| ⑨も |
ねじなしボックスコネクタ19mm用4個 |
⑩ゆ |
埋込形スイッチボックス |
【工具の選別】
●ケーブル工事
●金属管工事
| ②A |
パイプバイス |
③E |
リーマ付きクリックボール |
| ④J |
金切りのこ
|
|
|
●合成樹脂管工事

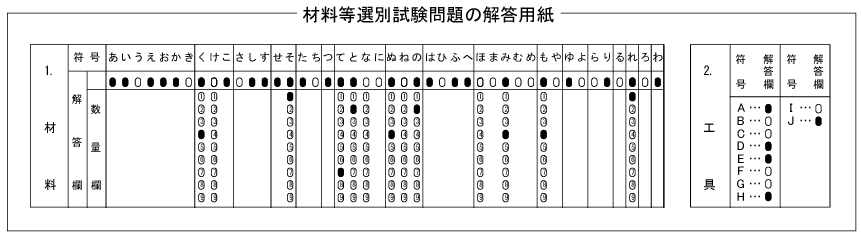

■解答■
