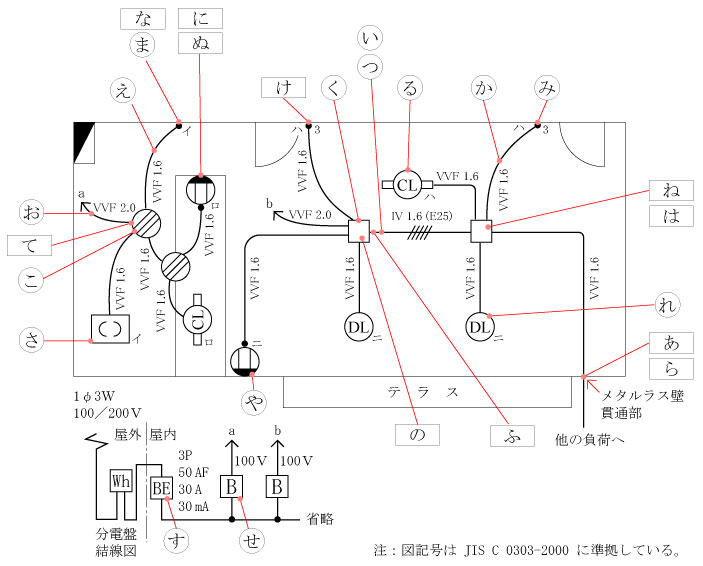

材料選別等試験は，平成14年度から課題の配線図に変更がありました。従来平面的であった配線図が実際現場で用いる形式の配線図になりました。
(1)回路ａは，引掛シーリングローゼットと蛍光灯照明器具の点滅回路とコンセント回路で構成されています。
(2)回路ｂは，埋込照明器具2灯の同時点滅回路，蛍光灯照明器具の3路スイッチ回路，コンセント回路，電源送り回路で構成されています。ねじなし電線管とメタルラス壁貫通箇所の必要材料はしっかり把握しておきましょう。
【図記号から選別できる材料】
| ①い |
IV1.6 |
②え |
VVF1.6(2心) |
| ③お |
VVF2.0(2心) |
④か |
VVF1.6(3心) |
| ⑤く |
アウトレットボックス |
⑥こ |
VVF用ジョイントボックス2個 |
| ⑦さ |
引掛シーリングローゼット |
⑧す |
過負荷保護付漏電遮断器 |
| ⑨せ |
配線用遮断器2個 |
⑩つ |
ねじなし電線管(25mm) |
| ⑪ま |
埋込連用形タンブラスイッチ |
⑫み |
埋込連用形3路スイッチ |
| ⑬や |
埋込連用形コンセント2個 |
⑭る |
直付蛍光灯2個 |
| ⑮れ |
埋込照明器具 |
|
|
【図記号から読み取れない材料】
| ①あ |
0.9mmビニル被覆線 |
②け |
埋込形スイッチボックス |
| ③て |
リングスリーブ(小)6個 |
④な |
プレート(1口用)3個 |
| ⑤に |
プレート(2口用) |
⑥ぬ |
連用取付枠 |
| ⑦ね |
差込形コネクタ(2本用) |
⑧の |
差込形コネクタ(3本用) |
| ⑨は |
差込形コネクタ(4本用) |
⑩ふ |
ねじなしボックスコネクタ25mm用2個 |
| ⑪ら |
防護管(合成樹脂管) |
|
|
【工具の選別】
●金属管工事
| ①B |
パイプベンダ(25mm) |
②D |
金切りのこ |
| ③E |
リーマ付きクリックボール
|
④F |
パイプバイス |
| ⑤I |
油 |
⑥M |
ウォータポンププライヤ |
| ⑦N |
やすり |
|
|

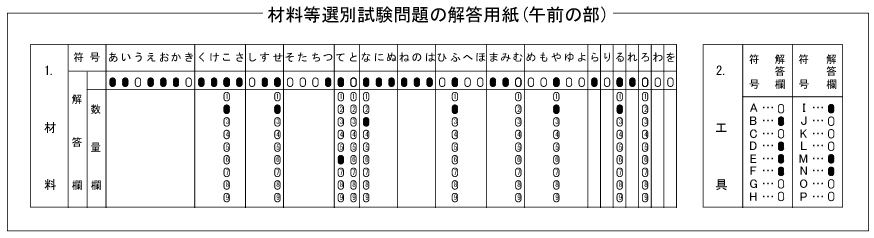

■解答■
