昨年に続き,EM-EEF(600Vポリエチレン絶縁耐燃性ポリエチレンシースケーブル平形)が出題されました。別名エコケーブルとも呼ばれ、環境に配慮した材質となっていますが,外装が硬く作業を困難にするものです。
  回路は,ランプレセプタクルをスイッチで点滅し、同時にパイロットランプを点滅させる回路と引掛シーリングローゼットの負荷を点滅する回路です。通常のVVFケーブルに加え,VVRケーブル,EM-EEFケーブルが2カ所あるので配置を誤らないよう注意して作業する必要があります。
 金属管とPF管の違いはあるものの,平成14年度午後出題の回路と類似した問題でした。

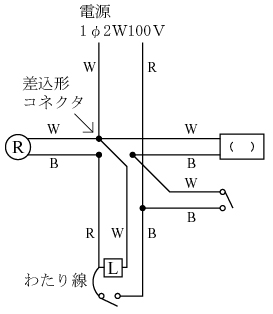

【電気回路図】

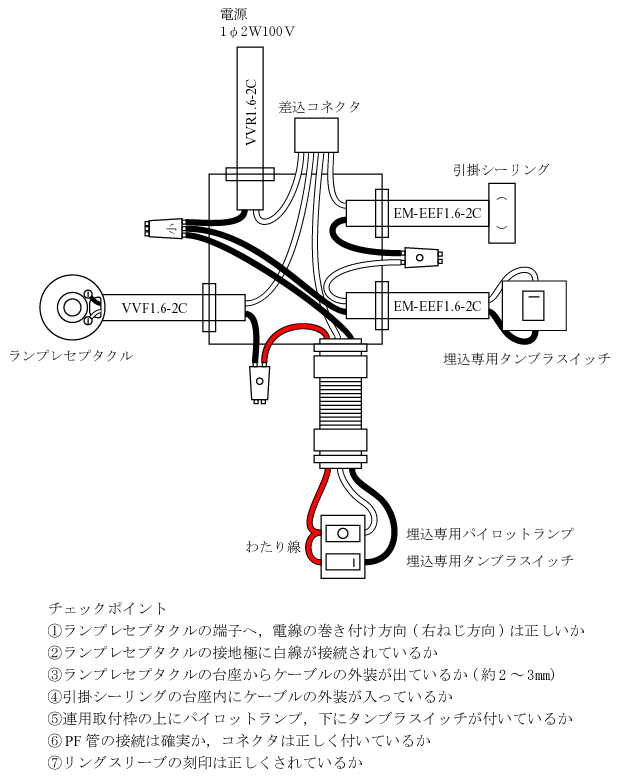

【完成施工図】
